Wende (Reversier- oder Zweirichtungsantrieb) mit Busanschaltung
Kurzbeschreibung

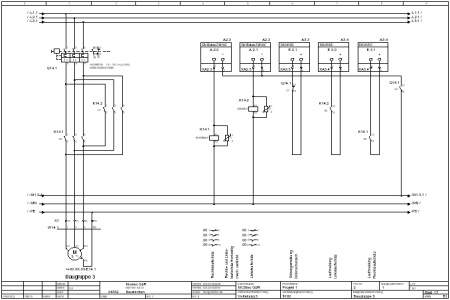

Ansicht Stromlaufplan
  • Der Anlagenschutz erfolgt über Motorschutzschalter (Sicherungslos, Kurzschlußfest 50kA).
  • Die Ansteuerung (DA) der Leistungsschütze (Drehrichtungsänderung), sowie Rückmeldung (DI) des Schaltzustandes oder Störung erfolgt über Busanschaltung.
  • Die Leistungsschütze sind mechanisch verriegelt.

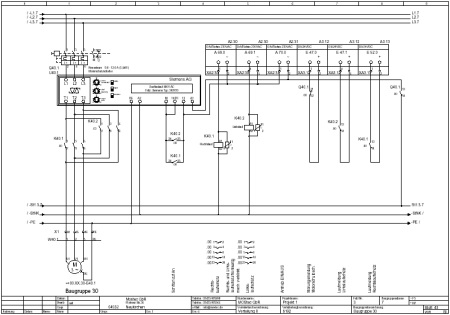

  • Ab 5,5KW mit Sanftanlauf (Bild2).
Anwendung
  • Wird zum Umsteuern der Drehrichtung von Drehstrom-Asynchronmotoren verwendet.
