Motorzusaetze

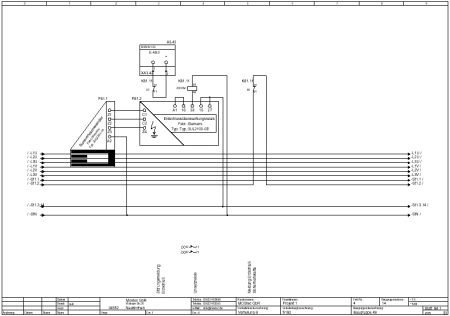

Alle Stromführende Leiter (des zu schützenden Netzes außer der Nullleiter) werden durch einen Summenstromwandler geführt.
Im fehlerfreien Zustand ist die Summe aller Ströme gleich null.
Fließt im Fehlerfall ein Strom gegen Erde (Summe aller Ströme ungleich null) so wird im Wandler eine Spannung erzeugt, die zum Auslösen der Erdschlüßüberwachung führt.
Über ein Relais werden dann zwei Relaiskontakte geöffnet.
Der erste Relaiskontakt meldet die Störung über einen DI an die Steuerung.
Der zweite Relaiskontakt unterbricht die Sicherheitskette, die zur Abschaltung des Hauptstromkreises führt.
