Thermistor-Motorschutz m. 1Fühler (Meldung und Begrenzung) mit Busanschaltung
Kurzbeschreibung

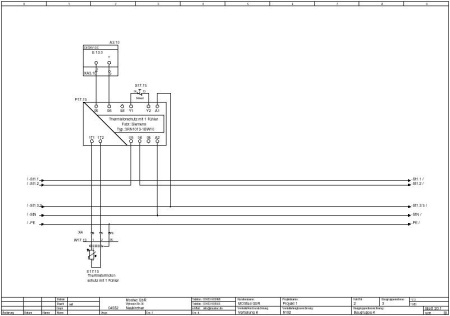

Ansicht Stromlaufplan
  • Das Auslösegerät arbeitet nach dem Ruhestromprinzip und überwacht sich selbst auf Drahtbruch.
  • Hat der Fühlerkreis (PTC-Widerstand) die eingestellte Ansprechschwelle ("Abschalten") erreicht, so löst das Thermistor-Motorschutz Relais aus.
  • Ein Relaiskontakt meldet die Störung über einen DI an die Steuerung.
  • Der zweite Relaiskontakt unterbricht die Sicherheitskette, die zur Abschaltung des Hauptstromkreises führt.
Anwendung
  • Thermistor-Motorschutz (in Verbindung mit einem PTC-Widerstand) wird zur Temperaturüberwachung von elektrischen Antrieben verwendet.
