3polige Strom- und Spannungsmessung (Türaufbau) ohne Busanschaltung
Kurzbeschreibung

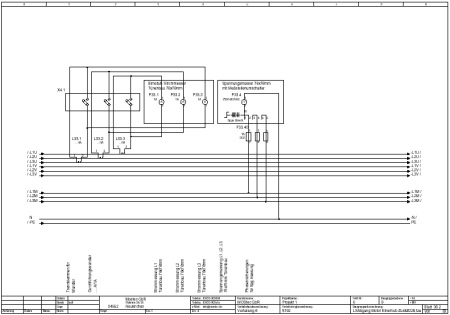

Ansicht Stromlaufplan
  • Die Stromwandler werden zur Umwandlung primärer Ströme in Meßgrößen verwendet.
  • Um das Hochlaufen der Spannung (bei Wartung etc.) zu verhindern werden Wandlermesstrennklemmen eingesetzt. Diese schließen den Sekundärkreis kurz.
  • Die Anzeige des Phasenstromes erfolgt auf den zugehörigen analogen Messinstrumenten.
  • Die Spannung wird über eine DO2-Sicherung und dem Spannungsmesserumschalter auf ein analoges Messinstrument zur Anzeige gebracht.
Anwendung
  • Zur ordnungsgemäßen Betriebsführung einer Schaltanlage ist es wichtig, Betriebswerte wie Spannung und Strom anzuzeigen.
