Rolladen-, Markisen- und Jalousiesteuerung mit Busanschaltung
|
|
Kurzbeschreibung
|

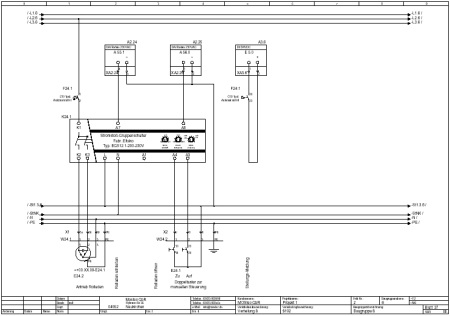

Ansicht Stromlaufplan
|
- Der Stromstoß - Gruppenschalter setzt die Befehle der Steuerung um (2DA) und schaltet, je nach Einstellung der Drehschalter, einen Motor.
- Die Wendeautomatik für Jalousien und Markisen wird mit dem linken Drehschalter eingestellt. 0 = ausgeschaltet, sonst zwischen 0,1 und 5 Sekunden eingeschaltet mit eingestellter Wendezeit.
- Die Verzögerungszeit wird mit dem mittleren Drehschalter eingestellt. Die Verzögerungszeit muss mindestens so lange gewählt werden, wie das Beschattungselement oder der Rolladen benötigt, um von einer Endstellung in die andere zu kommen.
- Über externe Taster ("Auf" und "Zu") ist eine gesonderte Ansteuerung möglich.
- Die Rückmeldung, Automatenfall, erfolgt über einen DI.
|
|
|
Anwendung
|
- Mit der Rolladen-, Markisen- und Jalousiesteuerung ist es möglich Fensterfronten entsprechend Umweltbedingungen zu regeln und die Lichtbedürfnisse im Raum anzupassen.
|
|
|
|
